首先简单介绍一下指针压差表,TRD-M2000型压差表是天津润达中科仪表有限公司TRD品牌压差仪表的重点产品之一,也称差压表、差压计、压差计、指针压差表等,他的量程范围从0-60Pa到0-30KPa,可用于正压、负压、差压测量,适用于非易燃性气体,±2%的满量程精度。
主要特点:
首先简单介绍一下指针压差表,TRD-M2000型压差表是天津润达中科仪表有限公司TRD品牌压差仪表的重点产品之一,也称差压表、差压计、压差计、指针压差表等,他的量程范围从0-60Pa到0-30KPa,可用于正压、负压、差压测量,适用于非易燃性气体,±2%的满量程精度。
主要特点:
- 清晰易读的4"大表盘
- ±2%FS,±4%FS 精度
- 磁螺旋技术
应用:
- 洁净室 手术室
- 风扇、鼓风机压力
- 过滤器阻力
- 炉压
仪表安装:
安装环境:确保满足测量范围,满足温度范围,避免强烈震动。
安装方向:出厂校准和使用都必须在膜片垂直地面的条件下进行。
零点校准:压差表底部”ZERO SET”螺旋,压差表垂直安装时,使用一字螺丝刀调零。
压力连接:
正压测量:将压力管连接到表后面任意一个标有“high pressure”,即“高压” 的孔,并堵塞另外一个高压孔。 把标有 “low pressure”,即“低压”的两个孔暴露在大气中。
负压测量::把压力管连接到表背面任意一个标有 “low pressure” ,即“低压”孔,并堵塞另外一个低压孔。把标有 “high pressure”,即“高压”的两个孔暴露在大气中。
差压测量:把高压管连接到任意一个标有“high pressure”,即“高压”孔上,并堵塞另外一个高压孔。把低压管连接到任意一个标有“low pressure”,即“低压”孔上,并堵塞另外一个低压孔
安装方式:

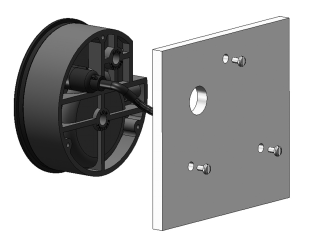

表面安装

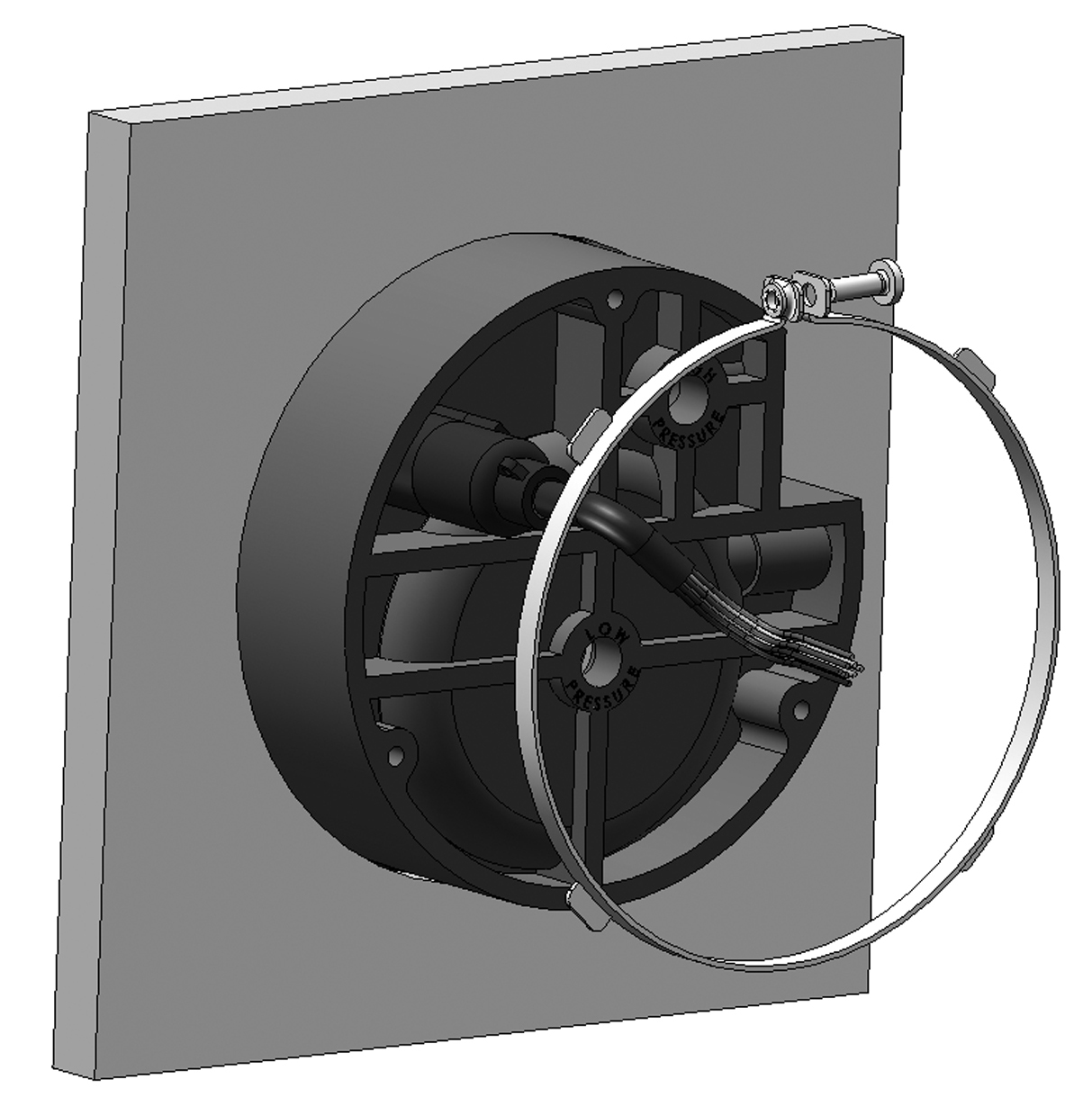

嵌入式安装
安装环境:确保满足测量范围,满足温度范围,避免强烈震动。
安装方向:出厂校准和使用都必须在膜片垂直地面的条件下进行。
零点校准:压差表底部”ZERO SET”螺旋,压差表垂直安装时,使用一字螺丝刀调零。
压力连接:
正压测量:将压力管连接到表后面任意一个标有“high pressure”,即“高压” 的孔,并堵塞另外一个高压孔。 把标有 “low pressure”,即“低压”的两个孔暴露在大气中。
负压测量::把压力管连接到表背面任意一个标有 “low pressure” ,即“低压”孔,并堵塞另外一个低压孔。把标有 “high pressure”,即“高压”的两个孔暴露在大气中。
差压测量:把高压管连接到任意一个标有“high pressure”,即“高压”孔上,并堵塞另外一个高压孔。把低压管连接到任意一个标有“low pressure”,即“低压”孔上,并堵塞另外一个低压孔
安装方式:
表面安装

嵌入式安装
